ZSG3.7矿用随钻轨迹监测装置

产品简介

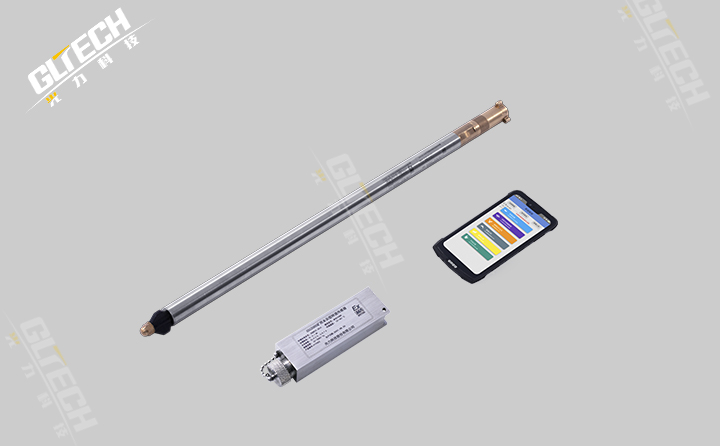

ZSG3.7矿用随钻轨迹监测装置，是一种煤矿井下钻机钻进深度、轨迹测量设备。监测装置由轨迹测量探杆、转速传感器、钻孔管理软件组成，用于随钻测量钻孔轨迹、深度，井下就地查看钻孔轨迹数据与曲线。

性能特征

• 随钻测量打钻过程中实现钻孔轨迹测量，无需钻孔成孔后再测量轨迹
• 自动测深采用智能分析技术，自动测量钻进深度，无需人工打点
• 无线通信轨迹探管与手机之间采用WiFi无线通信，操作方便
• 适用面广轨迹探管能适应多种类型钻杆，如圆形、三棱形等
• 移动管理配套数据管理App，可实现井下实时查看轨迹数据、曲线
• 数据管理配套上位机软件，对钻孔的实际轨迹进行分析和处理，具备报表输出功能

技术参数

测量参数

倾角、方位角

倾角测量

范围-90°~+90°，精度±0.1°

方位角测量

范围0°~360°，精度±1.0°

连续工作时间

不小于72小时

防爆型式

矿用本质安全型
